品牌:海勤
供应:100000公斤
发货:1天内
发送询价
036-3、036-4型导静电耐油防腐蚀涂料
1、产品用途及性能特点
经机场、油库的多年使用，证明性能稳定、可靠，得到了广大用户的好评和信赖。适用于污水、海水、工业水、汽油、煤油、柴油、喷气燃料、煤气等储罐、输油、输气管线及各类化工设备的防腐，还可用于混凝土设施的防护。
2、涂料组成

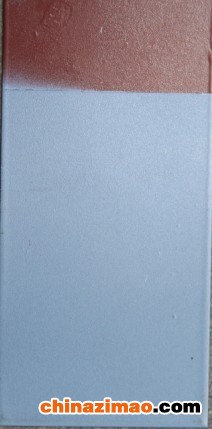

底漆(036—3) 甲组份(酱红色液体) 乙组份(棕色液体)
面漆(036—4) 甲组份(浅灰色液体) 乙组份(棕色液体)
3、主要技术指标
|
组份
|
检验项目
|
技术指标
|
检验方法
|
|||
|
036—3
|
036—4
|
|||||
|
甲组份
|
漆膜颜色和外观
|
酱红色，漆膜平整
|
白色，漆膜平整光滑
|
目测
|
||
|
粘度，s
|
40—70
|
35—60
|
GB/T 1723—93
|
|||
|
细度(μm)
|
≤60
|
≤60
|
GB 1724—79
|
|||
|
固体含量，%
|
70±2
|
70±2
|
GB 1725—79
|
|||
|
涂层
|
遮盖力，g/㎡
|
80
|
60
|
GB 1726—79
|
||
|
干燥时间
(h) |
表干
|
≤4
|
≤4
|
GB 1728—79
|
||
|
实干
|
≤24
|
≤24
|
||||
|
光泽，%
|
可 调
|
GB 1743—79
|
||||
|
硬度
|
0.49
|
GB/T1730--93
|
||||
|
附着力(划圈法)(级)
|
1
|
1
|
GB1720—79
|
|||
|
柔韧性(mm)
|
1
|
1
|
GB/T1731--93
|
|||
|
冲击强度(㎏.cm)
|
50
|
50
|
GB/T1732--93
|
|||
|
表面电阻率Ω
|
105 — 109
|
GB16906—97
|
||||
|
体积电阻率Ω﹒m
|
103 — 108
|
GB13348—92
|
||||
|
贮存期(y)
|
1.5
|
1.5
|
||||
4、用量比和包装
该涂料各组份的配比是通过研究和大量试验选择的最佳用量比。为使用方便，产品出厂时按比例配套包装。
 |
036—3底漆(酱红色)
|
036—4面漆(浅灰色)
|
|
甲组份(铁桶)
|
22
|
22
|
|
乙组份(塑料桶)
|
1.1
|
1.1
|
5、施工方法
1)表面处理
涂料的防腐效果，不仅取决于涂料本身的质量，还取决于底材的处理和施工质量。涂漆前应彻底清除底材上的残留涂膜、铁锈、油污、氧化皮等。
2)具体要求
用喷丸或喷砂除锈，质量应达到Sa2.5级(GB8923—88)。
若采用手工除锈，质量应达到St3级(GB8923—88)。
涂漆前，应除去表面的油污、灰尘等杂质。处理干净后的钢板应及时涂上漆，以防重新生锈 。
3)配漆
油漆使用前要充分搅拌，待搅拌均匀后将乙组份倒入甲组份中，混合均匀，熟化二十分钟后方可使用。如油漆用量较少，甲、乙组份可按比例进行调配。
4)涂漆
可采用刷漆、辊涂、喷涂法施工。如需稀释，可加入专用稀释剂。施工时尽量做到涂层薄厚均匀，不漏涂、不流挂并达到规定的厚度。在常温条件下每隔4小时可涂一道。
6、注意事项
涂料中含有机溶剂，施工现场必须加强通风，严禁明火，并用防爆灯照明。
请于阴凉、通风、干燥之处储涂存料。
作业时做好防护，作业时间不宜过长。
联系人：文杉 Tel:010-69808511 15901396770(手机) Fax:010-69808511 QQ:1549760684 铁锈聚合防腐（底）漆
1、产品简介：
以一种特殊乙烯基-丙烯酸酯共聚乳液，混和润湿渗透性好的助剂，锈转化剂等组成，漆膜完全干燥后呈黑色。产品特点为水性，对金属表面处理要求低、可带锈涂刷，锈转化速度快，对金属基材附着力好，漆膜硬度高，防锈性能优良。
2.、产品用途：
主要应用于储罐、桥梁、管道、支架、汽车零部件等金属带锈防腐处理。
3、施工方法：
刷涂、有气喷涂、无气喷涂，推荐使用刷涂方式。
4、产品颜色：
乳白色。
5、技术指标：
|
序号 |
检测项目 |
技术指标 |
执行标准 |
|
|
1 |
涂料及涂膜常规性能 |
外观 |
白色均匀流体 |
GB9761-2008 |
|
2 |
粘度 |
20ku |
GB/T1723-93 |
|
|
3 |
细度 |
≤20μm |
GB1714-89 |
|
|
4 |
固体份含量 |
38% |
GB1725-2007 |
|
|
5 |
涂膜机械性能 |
附着力（划格法） |
1级 |
GB1720-89 |
|
6 |
附着力（拉开发） |
|
GB/T5210-2006 |
|
|
7 |
柔韧性 |
1mm |
GB/T1731-93 |
|
|
8 |
冲击强度 |
≥50 kg•cm |
GB/T1732-93 |
|
|
9 |
干燥性能 |
常温干燥 表干 时间 实干 |
0.2h 24h |
GB1728-89 |
|
10 |
|
耐盐雾 |
240h无变化 |
GB1771-2007 |
6、稀释剂：
去离子水，用量≤5%
7、表面处理：
用钢刷或高压水枪等工具除去金属浮锈、灰尘、油污等异物。
8、施工条件：
底材温度5℃-50℃（温度和相对湿度应在底材附近测量）环境温度：5-35℃ 环境湿度：30-65%。
9、贮存期：
按规范贮存6个月（温度5℃-35℃，通风、避免阳光直射）。
联系人：文杉 Tel: 15901396770(手机)010-69808511 Fax:010-69808511 QQ:1549760684 公众号：hqtuliao6770
