一、特性

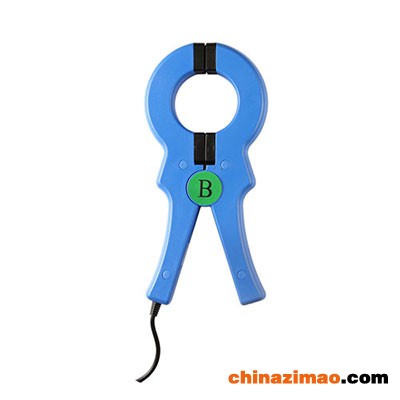

ES050钳形电流传感器是一种高精度交流电流变换器，采用最新CT技术，圆形大口径结构设计，使用时可快速、容易的自由取放，小巧的体积更易于携带、使用上更加方便。适用于交流电流、高次谐波电流、相位、电能、功率、功率因数等检测。
ES050它可配合多种测量仪器，如：电能表现场校验仪、谐波分析仪、记录仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表等，可在不断电的状态下，对多种电参量进行测量和比对。广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。
二、技术规格
|
特 点 |
便携式的CT夹钳形结构、使用安全、方便 |
|
钳口尺寸 |
Φ50mm |
|
量 程 |
AC 0.0mA～1000A |
|
分辨率 |
AC 0.1mA |
|
精 度 |
±0.5%FS (50Hz/60Hz；23℃±2℃) |
|
相位误差 |
≤3°(50Hz/60Hz；23℃±2℃) |
|
匝 比 |
500:5(可以根据需要定做) |
|
参考负载 |
RL：0～100mA≤300Ω；0～10A≤30Ω；0～1000A≤0.3Ω |
|
质 量 |
470g |
|
外形尺寸 |
宽高厚101mm×214mm×27mm |
|
输出接口 |
4mm香蕉插头或者音频插头 |
|
输出线长 |
2m |
|
输出方式 |
电流感应输出 |
|
外壳材料 |
ABS 树脂，阻燃等级94V0 |
|
线路电压 |
在600Vac（绝缘导线）30Vac（裸露导线）测试 |
|
工作温度 |
-25º C to +55º C |
|
绝缘电阻 |
100 MΩ@ 500Vdc |
|
介质强度 |
AC3700V/rms (铁心与外壳之间) |
|
电流频率 |
45Hz～65Hz(被测电流频率) |
|
频率特性 |
10Hz～100kHz |
