汽油机型号：空冷四冲程（S型）

收碴爪线速度：1m/s

汽油机功率：5.5PS

工作效率200m/时

汽油机转速3600r/min

机架重量118kg

收碴爪宽度240mm

收碴链爪重65kg

适用机型：6-18

本实用新型属于铁路养护机械技术领域，涉及一种用于养护铁路道床边坡石碴的

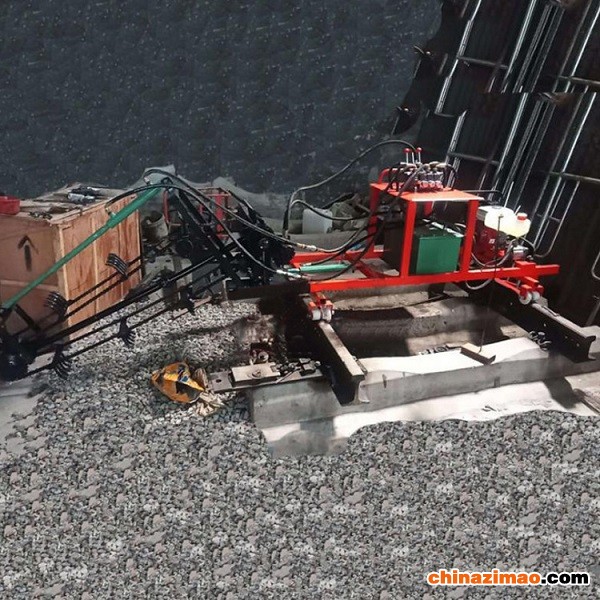

汽油机式铁路道床边坡收碴机，包括机架、安装在机架一端的配重装置、在机架上设置有汽油机，汽油机驱动带传动机构，带传动机构驱动两级链传动机构，链传动机构驱动收碴机构工作，在机架的另一端安装有支撑架，收碴机构安装在支撑架上，在机架上安装有支架，在支架上安装有卷扬机构，卷扬机构通过钢丝绳控制收碴机构的倾斜角，在两级链传动机构末端的齿轮与收碴机构上的从动齿轮组成齿轮副，通过齿轮副将动力传传递到收碴机构上，具有操作简单、上下道方便、生产效率高，绝缘性能好。
