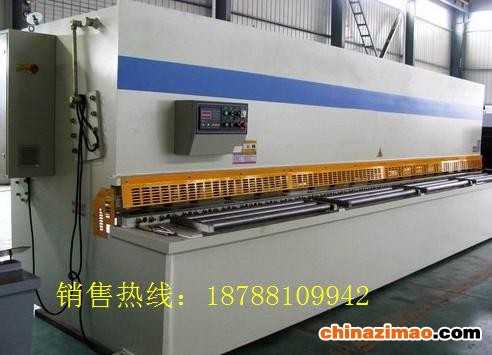

品牌:重望
型号:QC12K-10x4000
可剪板厚:10mm
起订:1台
供应:100台
发货:3天内
销售热线：1 8 7 8 8 1 0 9 9 4 2
机器的主要结构和点
1、机架采用钢结构件，左、右立板，工作台和压料板焊接成一整体结构，焊后经回火消除其内应力，故整体钢性好，稳定性高。
2、刀架采用钢结构件，在两侧油缸的推力作用下，可绕固定销轴作摆式运动，完成剪切动作，无需导轨系统。剪切终了时，在回程缸的作用下，刀架快速自动回程。具有快速调节刀片间隙机构，刻度值在刻度盘上显示。
3、后挡料安装于刀架上，随刀架作摆式运动。挡料距离的调节由电机驱动，通过一传动轴及一对链轮副传动，分别传递到左右丝杆，带动挡料架沿导向杆作前后移动，在机器前面按钮盒的按钮面板上有两个按钮操作，分别为向前、后粗调按钮，按住其中的按钮时后挡料做快速的向前、向后移动。在按钮盒上有一个调节手轮，对行程进行微调定位，按钮盒上有一机械数显表显示后挡料的挡料距离。
4、液压系统安装于油箱端面，油箱固定在机架横梁上，清洗、拆卸方便。系统压力由油泵供给，各阀在电气液压系统的控制下，可实现压料脚压料与刀架向下剪切顺序动作及其它各动作规范。
5、压料装置主要由一组压料缸组成，刀架下行前，压料缸柱塞克服弹簧的作用下压，压紧板料，剪切结束后，在弹簧的作用下复位。设有防护栅，起安全保护作用。
6、本机器采用三相系统电源（380V）供电，控制电路电压（220V）由控制变压器提供，
执行电路电磁阀所需直流电源（+24V）由变压器和硅整流器提供。
本机床设计、制造、检验、安装、采用以下标准
1、GB17120-1997 《锻压机械 安全技术条件》
2、JB5197-91 《剪板机 技术条件》
3、Q/321088 JWB5-1999 《数控剪板机 精度》
二、机器的结构特点
1、外形结构
◆全新的欧洲设计，流线型的外观
◆一流的欧洲安全标准
三、主要配件清单
*主要从西门子品牌电气元件
*剪板机采用高压齿轮泵
*液压阀是来自江苏太仓工程液压件厂
*从日本进口液压密封环
*电气控制箱1套
*脚踏控制开关1套
*备用油密封件1套
*滚珠丝杆、直线导轨：1套
*标准剪板机刀片1套
*背面和侧面安全帘1集
*Fundation螺栓4个
*中文说明书1套
*主机一台
*油枪一把
*前托料架2件
