品牌:德国卡尔KARL阀门
起订:1台
供应:1000台
发货:3天内

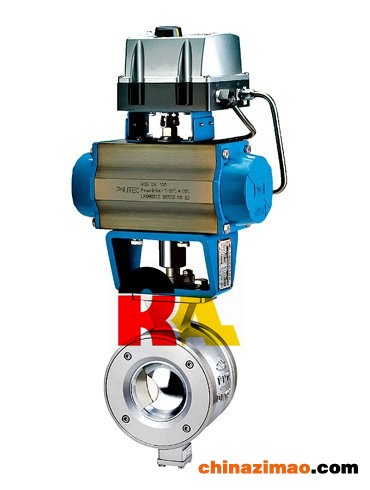

进口气动V型调节球阀（简称调节球阀），是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定位器或气动阀门定位器组合使用。阀门结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太莱合金的全金属硬密封阀座两种。分别用于常温（-40~200C）及高温（-60~450C）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用，可特别用于介质含有纤维丝状、颗粒物或粘度极高等工况。因而广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节，以达到自动化控制过程中生产工艺按一定的规范进行。
进口气动V型调节球阀主要由气动活塞式执行机构和带V形切口的部分球面形调节球阀两部分组成
进口气动V型调节球阀主要参数、性能指标
|
称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数（kv） |
25 |
50 |
70 |
100 |
180 |
270 |
440 |
680 |
990 |
1760 |
2750 |
3900 |
|
公称压力PN |
Mpa |
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 |
||||||||||
|
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
|||||||||||
|
Lb |
ANSI: Class150、Class300、Class600 |
|||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||
|
阀芯转角（度） |
0o±3o至90o±3o（可调） |
|||||||||||
|
操作压力（MPa） |
双作用0.4~0.8 单作用0.4~1.0 |
|||||||||||
|
适用工作温度（o C） |
软密封：PTFE（-30~150）、增强PTFE（-40~200）、对位聚苯（-40~300）、 硬密封-250~450 |
|||||||||||
|
允许压差（MPa） |
为介质工作压力 |
|||||||||||
|
允许泄漏量等级 |
软密封VI级(或无泄漏) 硬密封IV级 |
|||||||||||
|
动作时间（S） |
0.5~7（详见附表） |
|||||||||||
|
执行机构输出力矩（Nm） |
5.9~8000 |
|||||||||||
|
执行机构操作压力 |
0.4—0.7Mpa |
|||||||||||
