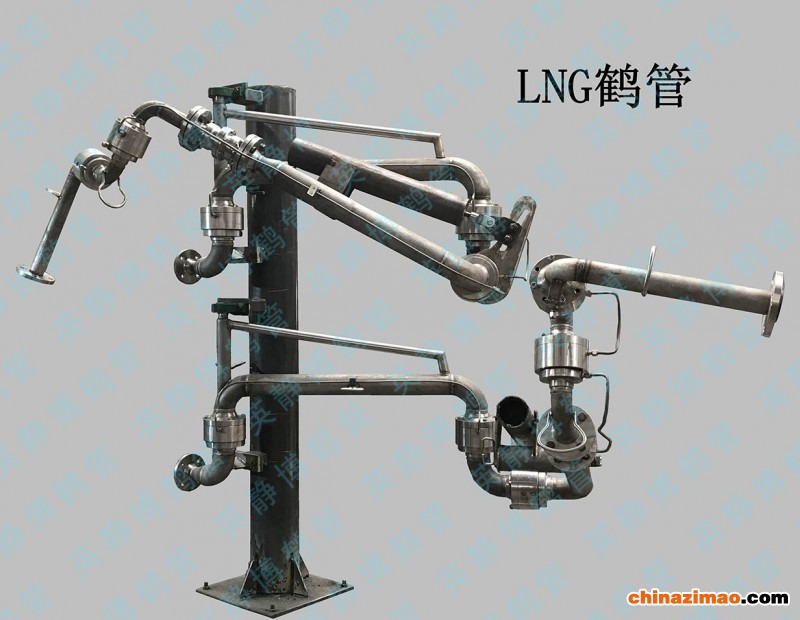

一、概述
流体装卸臂系根据用户给定的技术参数并按照OCIMF《船用装卸臂设计、制造技术规范》和HG/T21608-96《液体装卸臂》标准设计和制造，包络范围满足现场使用条件，并按空载平衡设计。用于装载台与槽车之间传输流体介质，完成物料的装卸操作。
结构原理
——装卸臂设有立柱，管线安装其上。立柱下端配置有连接底板，采用4根螺栓固定于装卸站台上。
——管线为气、液双相形式。并分别由出、入借口法兰、内臂、外臂、外伸臂（垂管）等部件组成，并由旋转接头相互连接，实现外伸臂（垂管）借口的三维移动，以保证在设计的包络空间任何位置与槽车正确对接。
——装卸臂设有氮气吹扫装置，确保旋转接头在使用过程中转动灵活。
——管线配置弹簧缸平衡装置，用于平衡鹤管重力，使臂始终处于平衡状态。
公称口径：DN80/DN50
输送介质：液化天然气/液氮
工作压力：0.6MPa
设计压力：2.5MPa
试验压力：2.5NPa
设计温度：-196℃~+100℃
管道材料：304/316L
入口法兰标准：HG20592-09 DN80 WN RF PN25
接车法兰标准：ANSI B16.5 CL300 RF DN50
氮气压力：0.4~0.6MPa
