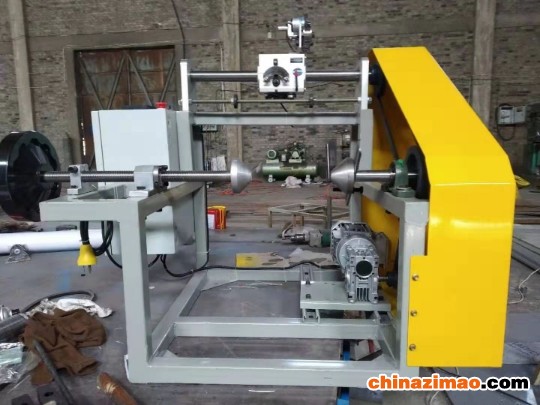

500-800型主动收放线机

主要技术参数：

1.适用收线线盘直径:PN500-800mm

2.适用放线盘尺寸：PN500-800mm

3.适用线径，直径6mm

4.收放线类型，悬臂型

   5.收放线速度，0-300米/分钟

   6.收放线电机: 5. 5KW-6级

7.升降电机，1. 5kw+75RV减速机(比数1:30)

8.上盘升降方式：电机升降

9.夹盘方式：手摇顶针式夹紧

  10.排线方式：φ30光杆排线(山西天祥， GP30型光杆排线器)

11.储线方式：立式储线

13.电源电压，380V

  14.变频器5. 5KW  (品牌，海利普)

  15,储线架轮直径：φ250m 铝制(上四下三)

16.固定方式：膨胀螺丝

17、机器方向：右放左收

18、机器颜色:海蓝+米色桔纹

  19、占地面积。长5米+宽1.5米+高1.2米

放线部分

  1.适用线盘PND400- 600mm

2.放线方式：主动放线

  3.夹盘方式：无轴式顶针夹紧

  4.升降方式：油压升降

5.放线电机：4KW

6.变频器功率，4KW

  7.放线速度：0-300米/分钟

  8.储线导轮外径：250mn(铝合金制上五下四)

9. 放线类型：立式型

10.刹车方式：气动刹车
