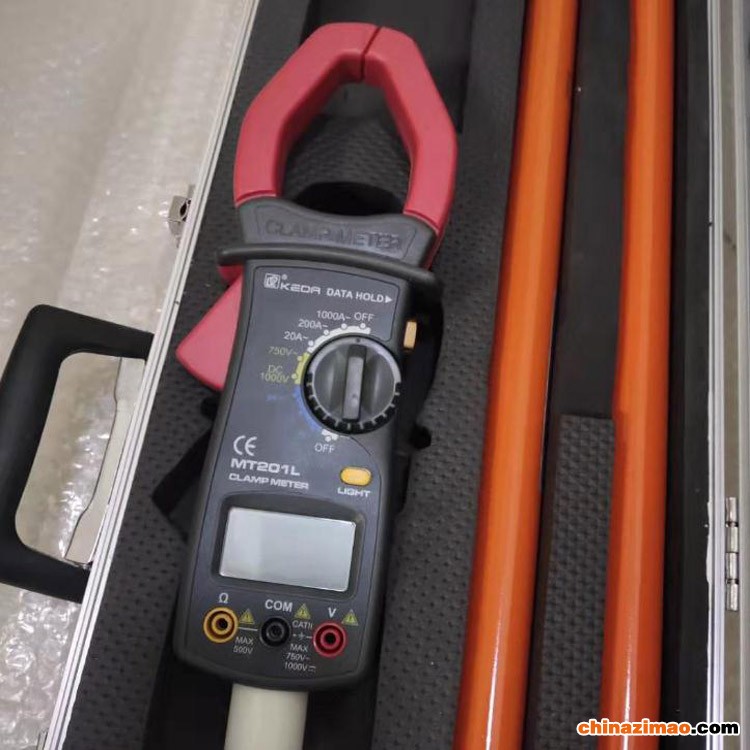

HD419000型高压钳形电流表，属于高压测量工具，由专用钳形电流表配用高压绝缘杆组成。钳形电流表内部采用掩膜集成电路，可以检测6KV 以上及35KV以下的高压线的电流。在不使用绝缘杆时，还可以当作低压钳形电流表使用。它具有使用简单﹑携带方便的特点。广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。绝缘杆具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。

技术参数:

  * 环境温度：-10～40℃
  * 环境湿度：＜85%
  * 测量范围：0.1A～1000A
  * 精    度：±2.5%±5个字
  * 电    源：9V层叠电池（一节）
  * 工作电流：约20mA
  * 长    度：2.6米
  * 重    量：3kg

HD419000高压钳形电流表

   HD419000型高压钳形电流表是用于高电压的高绝缘性电流测试仪表。可用于发电厂、供电站、变电站、配电站以及野外校验等，是测量电力线路电流的便携式仪表。

一、技术数据：
    1、仪表采用四位半数字液晶显示
    2、钳形开口直径为：Ø29mm
    3、绝缘管长度为：1米；直径为：Ø27mm（长度可根据用户要求设计）
    4、用于10KV以上交流电压的交流电流测量（电压可根据用户要求设计）
    5、测量电流：0．1~300A（电流可根据用户要求设计）
    6、耐受电压：44KV（1分钟）（自CT芯与操作把手）
    7、绝缘电阻：200MΩ以上（自CT芯与操作把手）
    8、精度：±2．5%+3个字
    9、仪表电源：9V层叠电池
    10、重量：750克
    11、铝合金箱体尺寸：1400mm×120mm×80mm

二、使用方法：
    1、将显示仪表固定在指定位置。
    2、将CT输出引线插入显示仪表插孔。
    3、打开CT钳口，卡入被测导线，仪表即可显示电流值。
    4、打开CT钳口，退出被测导线。
    5、拔出仪表引线，测量完毕。
    6、使用时，要始终保持与带电体的安全距离。
    7、请放在干燥、通风的地方保存。
