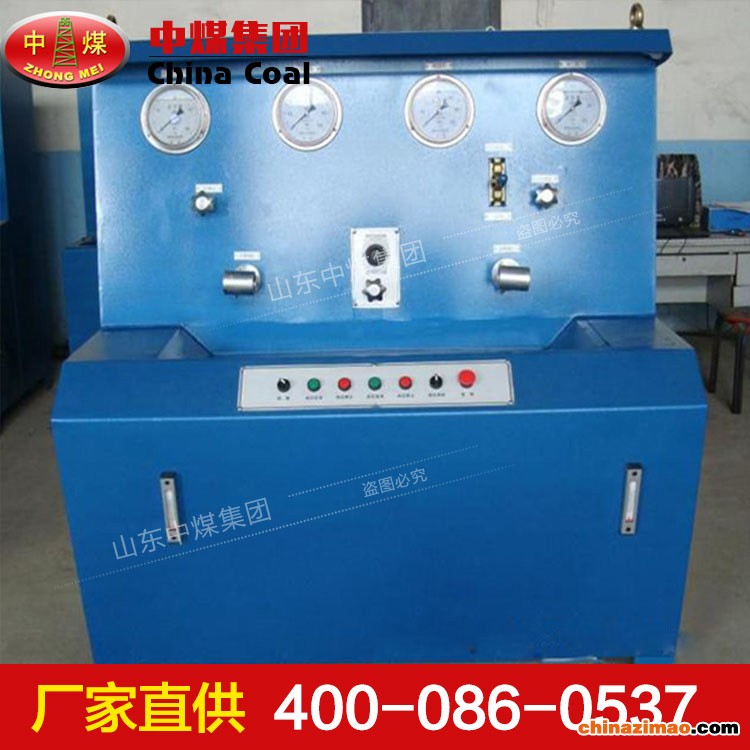

单体支柱三用阀试验台产品介绍

单体支柱三用阀试验台是矿用单体支柱的专用试验设备和检测设备，能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作，单体支柱试验台同时 还可以实现各种液压元件的密封性能检测和阀的调定工作。试验台与500KN卧式压机和1000KN立式压机配套使用能完成对单体液压支柱和三用阀所要 求的试验项目。因此是厂矿液压试验、维修工作中用途较广的一种试验台。

单体支柱三用阀试验台特点

1、乳化液泵为低压泵，油泵带动增压缸产生高压，可输出不同压力的乳化液进行各种试验。

2、通过对液压系统的改进，试验台供液流量大大增加，提高了单体支柱的加注效率。

3、设有集中按钮盘和照明设备，操作方便并改善了操作条件。

4、可配装单体液压支柱卧式密封检测支架，使检测效率大大提高。

5、可加装计算机检测系统，集数据显示、采集、处理、定时检测于一体，可自动生成测试报表并打印。

单体支柱三用阀试验台技术参数

1、试验台

油压系统：

电机功率：5.5KW

油泵流量：15L/min

额定压力：25MPa

高压力：31.5 MPa

工作介质：46# 抗磨液压油

单体液压支柱试验台乳化液系统：

电机功率：3KW

泵流量：20 L/min

额定压力：60 MPa

高压力：75 MPa

工作介质：3-5%乳化液

小稳定流量：0.04 L/min

使用环境：温度 0～40℃

湿 度 10～85% RH

电 源： AC380V±10% (三相四线制) 50Hz±2%

2、卧式支柱试验台压机

卧式：（500KN）

大承受能力：500KN

额定承受能力：300KN

大加载高度：DW35

工作压力：38 MPa

试压形式：内加载

油缸行程：600mm。
