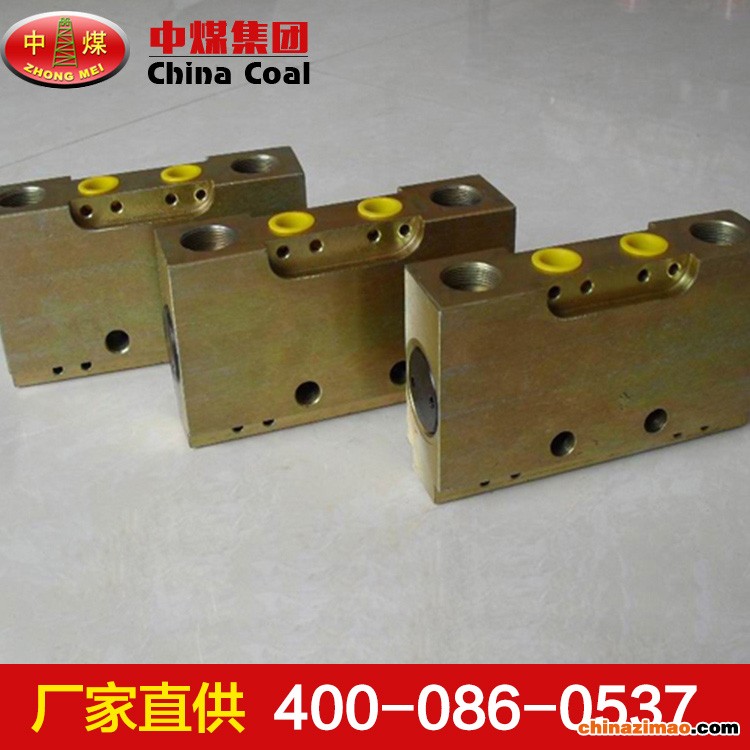

双向锁FDS125/40产品介绍

在液压系统中，工程上常将某一执行机构的进回油路上相互控制，成对使用的两个液控单向阀组合在同一个阀体内，称之为双向锁。其可使执行机构在任意位置停止后，加以可靠的锁定作用，从而避免在各种因素影响下可能发生的位移。

双向锁FDS125/40技术参数

公称流量：125l/min

公称压力：40mpa

工作介质：乳化液接口通径：ф10。

双向锁FDS125/40使用说明

双向锁FDS125/40控制支管路系统或工作腔的液体进入和排出之装置，并对系统或工作腔内的压力液体实现单向封闭，在一定压力下开启；

零部件清洁后组装，产品内部杂质小于10mg；

产品组装后，运动件运作灵活，无卡阻现象，整机不应有机械损伤；

产品储运应有防锈防尘措施。

双向锁FDS125/40包括阀体，开设在所述阀体内的阀腔，和开设在阀体上与阀腔相通的进、出液口；所述阀腔为水平贯穿阀体的通腔；在阀腔的中部密封滑动设置有截面为“十”形的双向顶杆；所述双向顶杆的左、右顶杆分别延伸到设置在阀腔内的左、右阀套内，在所述左、右阀套内分别设置有阀座；在阀腔左、右端口分别螺纹密封连接有开有凹腔的堵塞，在所述堵塞的凹腔内分别设置有阀芯和回位弹簧；所述进、出液口分为左进、出液口和右进、出液口；左、右进液口分别通过各自的流道与对应的左、右阀座侧的阀腔相通；本实用新型优点就在于板式阀体更便于阀体的拆装；将阀芯、阀座分别设置在所述阀套、堵塞凹腔内，板式的结构更加简单紧凑。
