数显式钢轨磨耗测量仪产品介绍

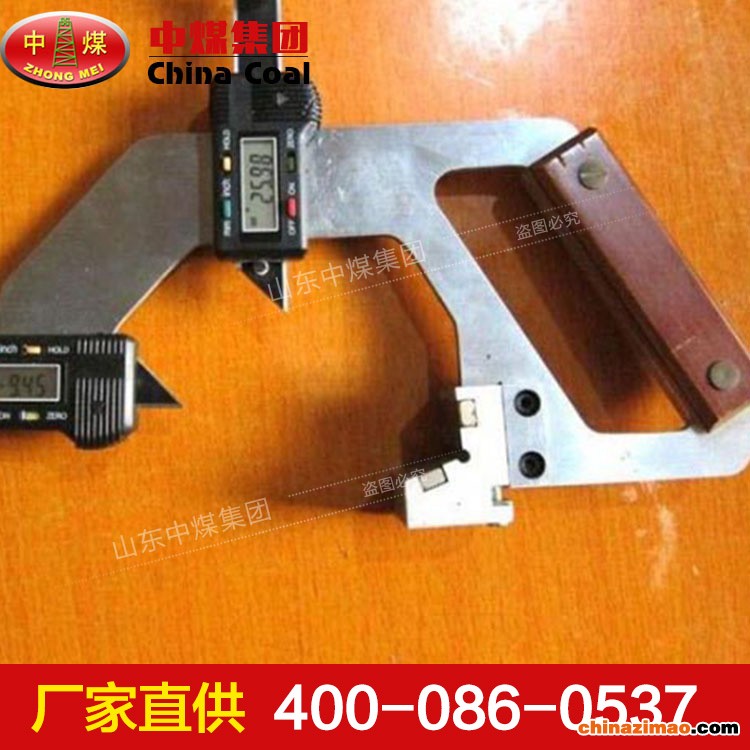

数显式钢轨磨耗测量仪用于测量60型钢轨垂直磨耗和侧面磨耗量。采用数显读数，合理的设计使它具有重量轻、操作方便、读数直观的特点。主要由底板、磁性定位块、垂磨测尺、侧磨测尺、数显读数装置、游标对零装置、手柄等组成。

数显式钢轨磨耗测量仪技术参数

测量位置：根据铁路线路维修规程第3.4.2条；

垂直磨耗在钢轨顶面宽1/3处( 距标准作业边)测量，侧面磨耗在钢轨踏面(按标准断面)下16mm处测量；

测量范围 垂直磨耗：15mm；

侧面磨耗：25mm；

仪器精度：±0.3mm；

读数精度：0.1mm(游标）、0.01mm（数显）；

重复性误差：0.1mm；

数显式钢轨磨耗测量仪使用方法

1．校对零位将垂磨测尺、侧磨测尺的游标对零装置的游标“0”线对准，再按动数显读数装置清零键，将显示数字变为“0.00”。

2．测量钢轨磨耗量握住手柄，将磨耗尺定位在被测钢轨的外侧面，推动垂磨测尺和侧磨测尺使其测头分别与钢轨上表面和内侧面接触，此时即可从读数装置中读取钢轨垂直磨耗和侧面磨耗量。
