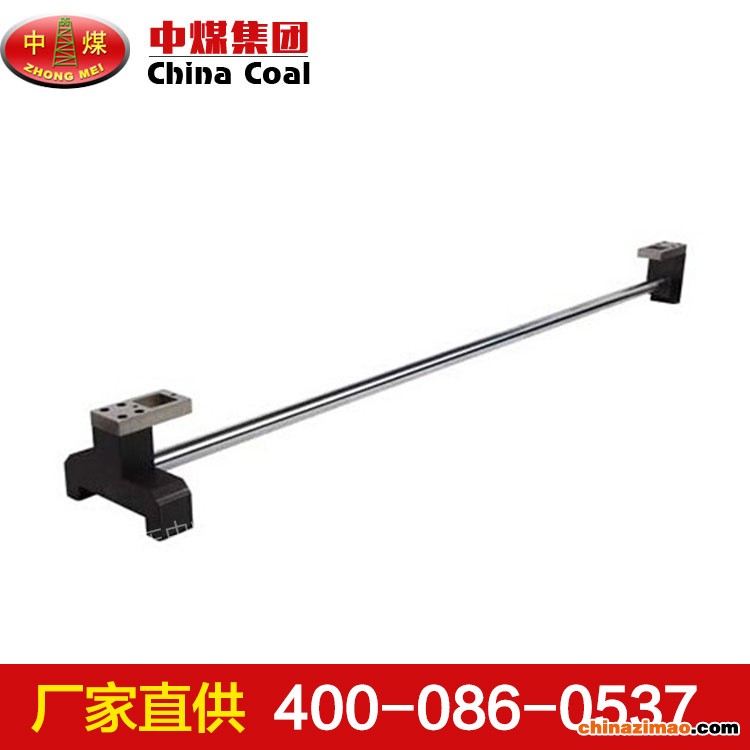

轨距标定器产品介绍

轨距标定器由轨距测量部分，水平（超高）测量部分组成。轨距测量部分是通过活动、固定测量块以量规为轨距1435mm点的长度基准，通过调整手轮可实现1410mm至1470mm的调整，调整中在轨距标尺中可清晰读取对应位置，锁定位置使用轨距标尺的锁定螺钉。超高测量采用齿轮和链条升降机构，操作时将手轮拉出后旋转手轮，即可调整超高测块的相对位置。调整到最低点为水平零位，超高测块的调整行程为0mm至185mm。调整中在超高标尺中可清晰读取对应位置，锁定位置使用超高标尺的锁定螺钉。本检定器活动机构采用进口导轨保证了移动过程相对精度，全部测块和结构部件均。

轨距标定器主要技术指标

1、准确度等级：I级；

2、轨距测量范围：(1410～1470)mm；

3、水平（超高）测量范围：(0～185)mm；

4、超高示值误差：±0.06mm；

5、工作量规长度：1435±0.20mm；

6、轨距示值误差：零位（1435）最大允许误差±0.04mm，非零位最大允许误差±0.06mm。

ZMFF004
