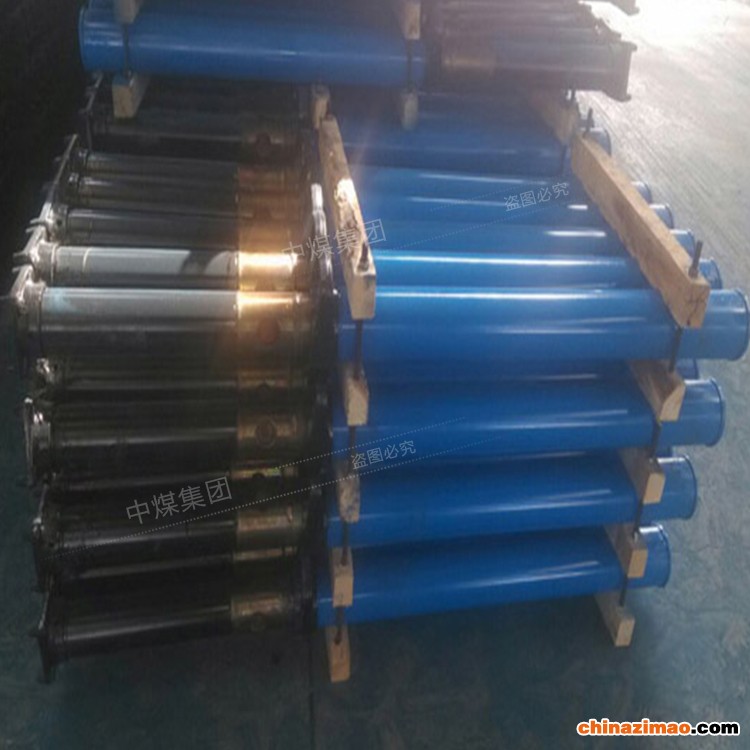

内柱式单体液压支柱产品介绍

内柱式单体液压支柱是一种新型的支护装备，既可与金属铰接顶梁配套用于高档普采和炮采用工作面支护顶板以及综采工作面支护端头，也可单独做点柱或其它临时性支护用。

内柱式单体液压支柱的适用范围

内柱式单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤层回采工作面，所适应的煤层顶底板条件是：顶板落后不影响支柱的回收，底板不宜过软，支柱压入底板深度不恶化底板的完整性，否则应加大底座。在煤质较松软的炮采工作面内使用时，对活柱体镀层表面采取保护措施，以防崩坏。支柱与木顶梁配合或做点柱使用时，应将顶盖换成柱帽，以免损坏木梁。

内柱式单体液压支柱规格型号

工作介质 含M10乳化剂1-2%乳化液

阀距顶梁 距离 mm 527 267 132

工作载荷 KN 150 200 250 300

初撑力 KN 118—157

降柱速度 mm/s ≥40

油缸直径 mm ∮100

泵站压力 Mpa 15或20升柱速度 mm/s ≥60

底座面积 cm2 113 113 113 109。
