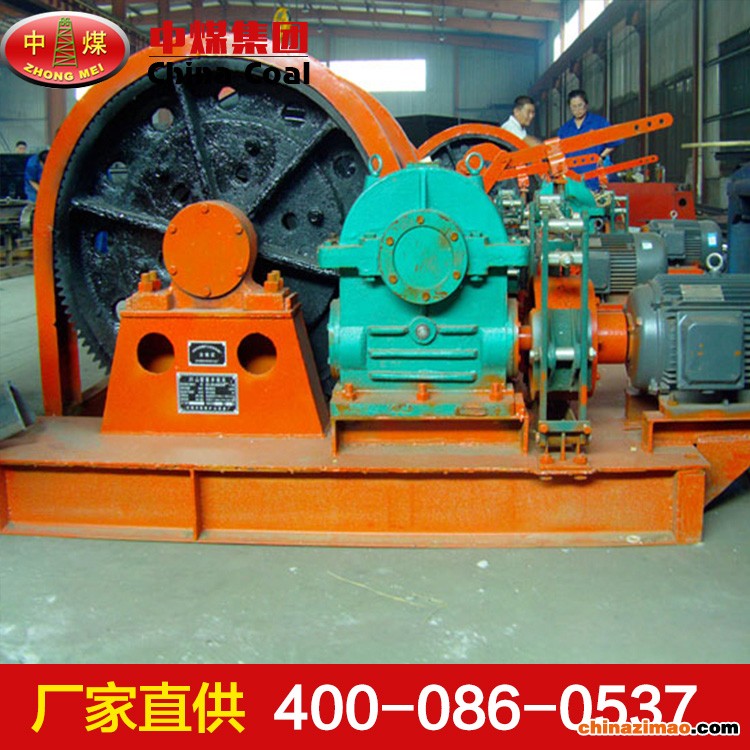

JZ-16/800凿井绞车产品介绍

JZ-16/800凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下和地面起吊重物使用。JZ-16/800凿井绞车具有提吊能力强、容绳量大、运转平稳等优点。

JZ-16/800凿井绞车结构组成

JZ-16/800凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。

主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。

JZ-16/800凿井绞车技术参数

型号：JZ-16/800

钢丝绳最大静张力(kN) 160

卷筒容绳量(m) 800

钢丝绳速度(m/min) 快速6 慢速3

钢丝绳直径(mm) 40

电动机功率 (KW) 30 电压(V) 380

外形尺寸(长宽高)(mm) 3358×3200×2240

重量(kg) 11480。
