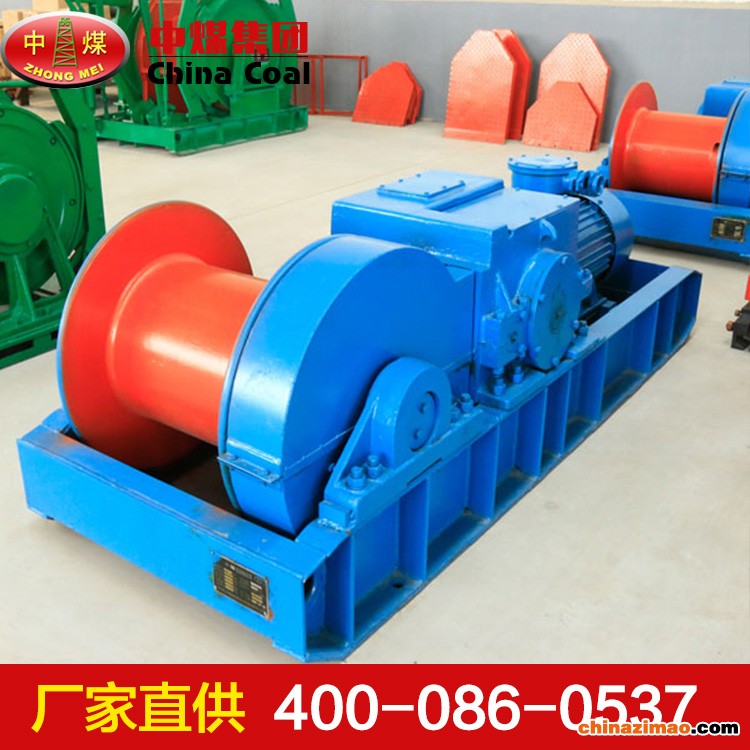

JSDB系列双速多用绞车产品介绍

JSDB型双速多用绞车系列产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特点，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。在结构特点上，不仅实现了小结构，大拉力的特点，也实现了长条形对称结构特点，适合于煤矿井下狭小的作业空间，操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低，寿命短，工效低等特点，也克服了调度、运输等系列绞车存在的牵引力小，宽型结构等特点。

JSDB系列双速多用绞车产品参数

钢丝绳静张力：120KN

外层一般大静张力KN快速：30KN慢速：250KN

内层一般大静张力KN快速：55KN慢速：390KN

平均静张力：快速：42KN慢速：320KN

绳速：一般大绳速（外层）M/S：快速：1.5 慢速：0.18

平均绳速M/S：快速：1.2 慢速：0.12

传动比快速：30.22 慢速：242.49

卷筒：直径X宽度MM:540x700 容绳量M：500M

钢丝绳直径MM:30MM 结构绳 6X19 公称抗拉MPa：1670MPa

电动机 型号：YBK2-280M-6 功率55KW 转速980r/min

外形尺寸（长X宽X高MM）：3800x1200X1200

整机重量KG(包括电机)：7000

隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-500/125

ZMFF004
