CWG-SQ负压放水器型号含义

CWG-SQ负压手动放水器型号为CWG-SQ，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；SQ是手动的简称。

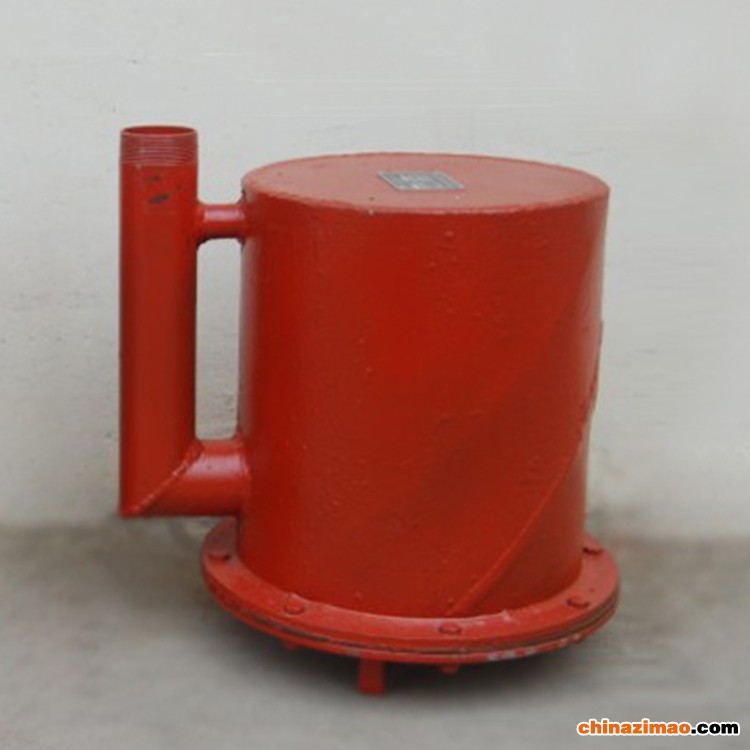

CWG-SQ负压放水器产品结构

CWG-SQ负压手动放水器主要由耐压筒体、进水阀、进气阀、放水阀等部件构成。

CWG-SQ负压放水器参数性能

外形尺寸（长×宽×高）：415*350*440mm

适用压力范围：-0.3Mpa～+0.3Mpa

手动放水量：≤23L/次

重量：约31.5kg

手动放水器的安装方法

1、本产品应当安装在管路的低洼处。

2、进水管路安装，采用2吋的耐压黑布胶管与手动放水器的进水阀（1.5吋马牙扣管）连接。

3、耐压黑布胶管另一端与瓦斯抽放管路底部焊接的1.5吋马牙扣管连接。
