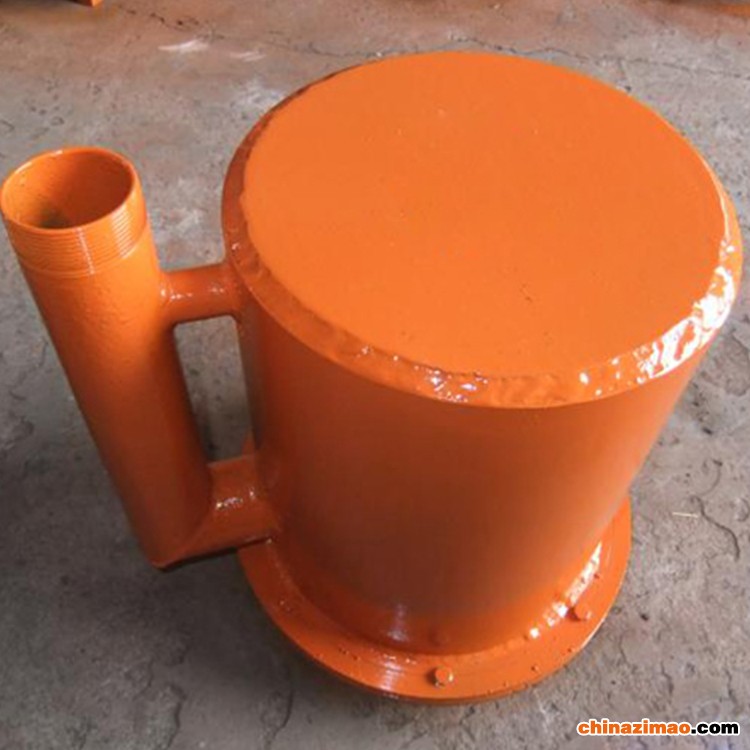

CWG－FY负压自动放水器产品介绍

CWG－FY负压自动放水器主要由通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。

CWG－FY负压自动放水器技术指标

型号 CWG－FY

适用负压范围：0～-0.09Mpa

自动放水速度：7L／min（间歇放水）

外形尺寸（长×宽×高）：415*330*440 mm

重 量：约31kg。

CWG－FY负压自动放水器安装使用方法

1、自动放水器安装在管路的低洼处。

2、CWG－ZY型正压自动放水器的进水管直接与抽放管路连接（管路下部焊一节2"短节）。

3、CWG－FY型负压自动放水器的安装地点管路上部焊上一个1／2"的管短节（如果是吊起来的管路，可以在管路中心线以上任何位置），下部焊接一个1.5"的管短节。

4、上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。

5、连接管可以用夹布胶管或钢管（好用胶管，以便安装与维修）。

6、如果抽放管路内脏污较多，在管路与放水器之间要安装一个沉淀器，沉淀器由用户自备。沉淀器一个进水口（1.5"），一个出水口（3／4"），只要能将管路中的赃物沉淀下来以便放水器正常工作就行。管路中赃物较少的地方可以不安装沉淀器。

7、放水器进水口必须低于管路底部。

8、放水器中心线要尽量铅直，与水平垂直偏差在±10°。

ZMFF004
