品牌:美国BRAY博雷阀门
起订:1个
供应:1000个
发货:3天内
立即购买

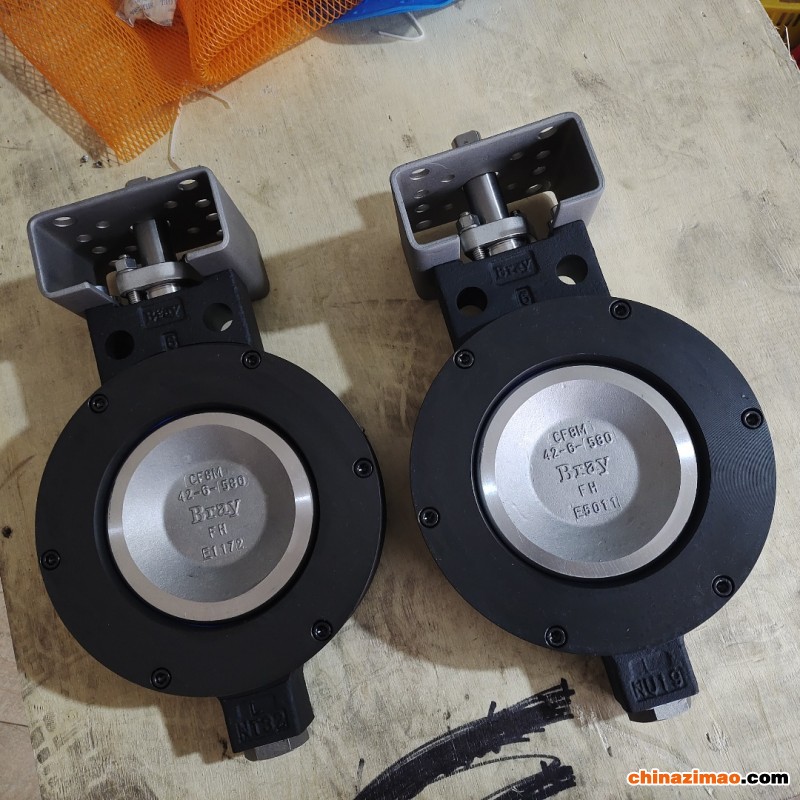

S22、S23对夹式气动蝶阀
特点和优势
博雷22/23系列带衬蝶阀采用最先进的设计，提供绝佳的密封保护（气泡级密封）以及高Cv值和超长使用寿命。22/23系列弹性阀座式蝶阀提供包括PTFE、PFA、不锈钢、UHMWPE和特殊合金在内的多种材料以供选择，满足不同客户的需求。
提供一个由不锈钢圈固定的顶部阀杆衬套以吸收执行机构的侧推力，衬套可选择标准缩醛或PTFE材质。
上方阀杆密封防止任何环境污染物进入阀杆孔。
阀体为两段式对夹或支耳结构，并有环氧涂层。所有阀体均符合ASME 150级压力等级的全部静液压要求。
浸PTFE钢轴承用于上下阀杆的精确对准。
主密封是通过加宽的阀板毂和特型阀板之间的干扰拟合来实现的。
阀座设计在减少开启/关闭扭矩的同时还能减少接触部件的磨损。内部阀座区域的曲面加工在阀板接近封闭位置或从封闭位置到打开的过程中最大限度地减少阀板和阀座之间的接触力。这种独特的阀座几何结构支持更低扭矩，并减少阀座磨损。
弹性阀座增能器完全环绕在阀座外，包括阀板毂。所提供的均匀的力可实现气泡级密封。
所有阀门尺寸中的加长阀颈设计均可实现2" (50 mm) 的管道绝缘，并可轻松安装执行机构。
对夹版本中的定位孔可以在安装阀门的过程中快速精准对齐，避免阀板干扰相邻管道内径。
将轴肩加工成上阀杆。阀杆和阀板在组装过程中被压在一起，成为一个部件，因此该设计为阀杆到阀板的一种积极驱动连接。
带衬阀板最小厚度为1/8" (3 mm)，材料为纯PTFE或PFA包裹不锈钢。
