1主要适用于对于压板高度有特殊要求（安装大高度为71mm）

2 整体要求与WJK压板一致，安装采用三面围焊，焊缝高度为7mm。

3 Q245材质SWJK压板：拧紧力矩150N.m，承受作用于每个轮压处大侧向力40KN，承受带导向轮作用下大水平力25KN。

4 如有特殊要求或吊车水平轮与吊车梁距离标高更小请提前通知我单位。

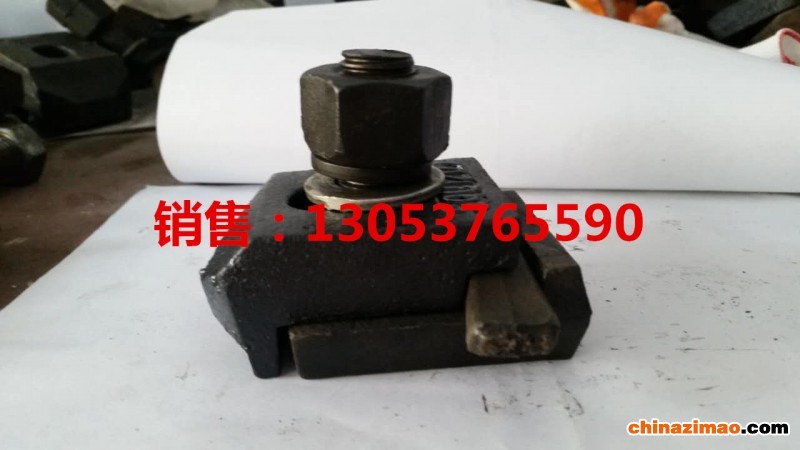

SWJK缩小型压轨器主要用于带水平导向轮的吊车轨道固定，安装后压轨器的最大高度为71mm.SWJK缩小型压轨器底座采用三面围焊或两边侧焊与钢吊车两年上翼缘板焊接。可保证将吊车横向力平稳均匀地传递给吊车梁，并且避免了吊车梁上翼缘大量开孔引起的消弱翼缘截面的缺陷，因此压轨器有效的提高了吊车梁的截面强度和承载能力。



SWJK缩小型压轨器的选型与布置：

1、根据工艺所提供轨道型号，选用相应的吊车轨道连接件号

2、压轨器连接件布置间距可按吊车起重量而分。即Q《275t时，间距为600mm;Q》275t，间距为500mm，所需连接件数量可按下式求得

3、连接件底座与吊车梁焊接，焊条型号选用应与连接件材质相适应，压轨器底座材质为ZG270-500，如吊车梁采用Q235及16Mn钢时分别采用E4315、E5015焊接。中级工作制吊车采用侧焊缝。重级工作制吊车采用三面围焊缝。

  ：
