产品介绍

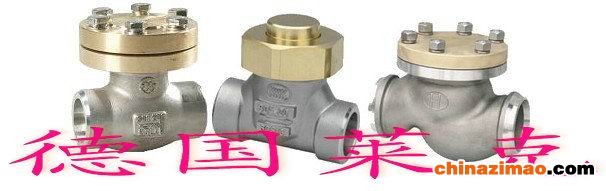

进口低温止回阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
产品详情
进口低温焊接止回阀 技术参数
|
公称通径 |
DN10mm～40mm |
|
公称压力 |
PN4.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
|
适用温度 |
-196℃～+80℃ |
进口低温焊接止回阀 零件材料
|
阀体 |
ZG0Cr18Ni9 |
||
|
阀瓣 |
0Cr18Ni9/H62 |
||
|
阀座 |
0Cr18Ni9/H62 |
||
|
填料、密封圈 |
PTFE |
||
|
DH61F低温焊接止回阀 (结构尺寸图) |
|||
进口低温焊接止回阀 外形连接尺寸
|
产品型号 |
DH61F-40P 低温止回阀 |
重量 |
||||||
|
产品代号 |
通径 |
尺 寸(mm) |
||||||
|
A |
L |
D |
D1 |
H |
H1 |
|||
|
561DH50 |
50 |
140 |
10 |
50 |
57.5 |
146 |
98 |
7.13 |
|
561DH65 |
65 |
170 |
10 |
65 |
76.5 |
153 |
98 |
9.29 |
|
561DH80 |
80 |
200 |
15 |
80 |
89.5 |
195 |
127 |
16.33 |
|
561DH100 |
100 |
220 |
15 |
100 |
108.5 |
214 |
134 |
21.31 |
|
561DH150 |
150 |
300 |
20 |
150 |
159.5 |
285 |
166 |
38.74 |
