品牌:德国莱克LIK品牌
起订:1台
供应:1000台
发货:3天内
主要用途
一片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

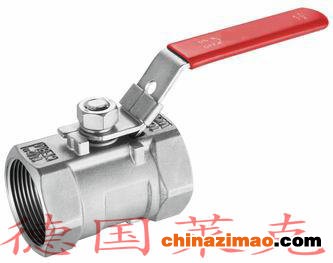

德国莱克LIK品牌-进口一片式球阀,是内螺纹球阀及对焊连接球阀分为整体式。一片式球阀阀体铸造采用莱克先进工艺，结构合理、造型美观。一片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。一片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
应用规范
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某此腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
主要用途
进口一片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
主要零件材料
|
序号 |
零件名称Part name |
材质Material |
|
|
1 |
密封圈Joint ring |
聚四氟乙烯PTFE |
|
|
2 |
球体Ball |
不锈钢SS316 |
|
|
3 |
密封垫Joint gasket |
聚四氟乙烯PTFE |
|
|
4 |
阀盖Cap |
不锈钢SS316 |
|
|
5 |
阀体Body |
不锈钢CF8M |
|
|
6 |
阀杆Stem |
不锈钢SS316 |
|
|
7 |
止推垫圈Thrusy washer |
聚四氟乙烯PTFE |
|
|
8 |
填料Stem packing |
聚四氟乙烯PTFE |
|
|
9 |
填料压盖螺母Gland nut |
不锈钢SS304 |
|
|
10 |
垫圈Stem washer |
不锈钢SS304 |
|
|
11 |
阀杆螺母Stem nut |
不锈钢SS304 |
|
|
12 |
手柄套Handle cover |
塑料Plastic |
|
|
13 |
手柄Handle |
不锈钢SS304 |
主要尺寸 单位：mm
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
58 |
60 |
72 |
78 |
83 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
|
重量WT（g） |
55 |
95 |
165 |
250 |
405 |
525 |
850 |
1400 |
