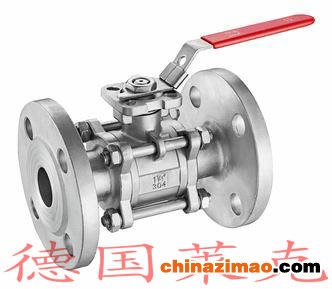

进口三片式法兰球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀是近年来被广泛采用的一种新型阀门。
德国莱克LIK品牌-进口三片式法兰球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式法兰球阀体铸造采用德国先进工艺，结构合理、造型美观。 三片式法兰球阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。 三片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
应用规范
公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体(W, O, G)
主要用途
三片式法兰球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
主要零件材
|
序号NO |
零件名称Part name |
材质material |
|
|
不锈钢Stainless stee |
碳钢Carbon steel |
||
|
1 |
螺栓Bolt |
不锈钢SS304 |
碳钢Carbon steel |
|
2 |
弹簧垫圈Washer |
不锈钢SS304 |
不锈钢SS304 |
|
3 |
螺母Nut |
不锈钢SS304 |
碳钢Carbon steel |
|
4 |
阀盖Cap |
不锈钢CF8/CF8M |
碳钢WCB |
|
5 |
阀体Body |
不锈钢CF8/CF8M |
碳钢WCB |
|
6 |
球体Ball |
不锈钢CF8 |
不锈钢CF8 |
|
7 |
密封圈Joint ring |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
8 |
阀杆Stem |
不锈钢SS316 |
不锈钢SS304 |
|
9 |
填料Stem packing |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
10 |
压紧螺母Gland nut |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
弹簧垫圈Washer |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
螺母Nut |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄Handle |
不锈钢SS304 |
不锈钢SS304 |
主要尺寸 单位：mm
|
SIZE |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
140 |
180 |
250 |
|
W |
130 |
140 |
140 |
170 |
200 |
220 |
220 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
