围的低压线性恒流 LED 驱动领域。芯片采用了 LDO 线性恒流控制，外围不需要传统开
关电源的电感和续流二极管，输出电流精度在±3％以内；外围电路更加简洁可靠。芯
片可以通过三路 PWM 端口分别对相应的三路电流输出端进行控制实现三路 LED 的独立
调光。
PWM 内部有 100uA 的上拉。此外 PWM 端口支持超小占空比的 PWM 调光，可响应大于
60ns 的 PWM 脉宽波形，PWM 端口为
高电平，芯片正常工作，为低电平芯片输出关闭。LED 的驱动电流可以通过 REXT 外接
一个电阻来调节，用户可以根据需要来设置相应的电流，单路电流最大值建议低于
350mA。
LNK233P功能特性：
宽输入电压范围：5-50V
高效率：最高可达 90%
ESOP8 封装输出电流每路最高可达 350mA
输出电流可调范围 20mA~350mA
内置 5V 稳压管
±3%恒流精度
支持 PWM 调光
过温降电流功能
电流可通过 REXT 电阻调节
封装： ESOP8
LNK233P主要应用领域：
强光手电筒，警示灯
电瓶车照明，汽车照明

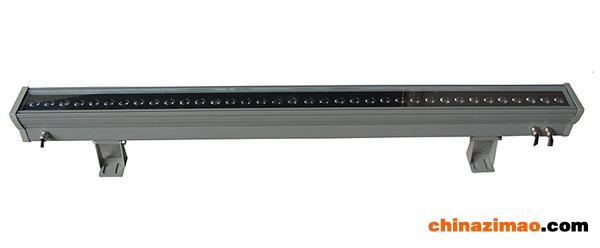

LCD 背光驱动及洗墙灯
景观 LED 点光源
NK233P 是一款外围电路简单的多功能平均电流型 LED 恒流驱动器，适用于 5-50V 电
压范围的低压线性恒流LED 驱动领域。LNK233P采用了LDO线性恒流控制，外围不需要传
统开关电源的电感和续流二极管，输出电流精度在±3％以内；外围电路更加简洁可靠
。
有需要订购的朋友请联系钲铭科电子13802567304 林先生 ，提供方案技术支持，免
费拿样！！a
